2018年12月18日

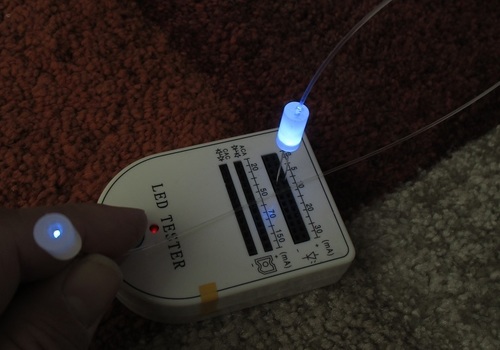

LEDを光ファイバーに接続


グルーガンスティックに穴を開けて光ファイバーとLEDを接続した。
グルーガンスティックは1本から6個とれる(10cmを6で割るので約1.6cm)
光ファイバーは1mm、LEDは3mmである。

最初光ファイバー側を普通のハンドドリルの1.5で開けてたが、ゆるゆるで接着剤で固定することになってしまった。
ぴったりにしようと今度はミニドリルのパワーを上げてミニドリル1mmで開けたらうまくいった。
接着剤を使わずにはめることができる。LEDのほうは3.2mm普通のハンドドリルで開けた。こちらはこのサイズでOK。

LEDの反対側は3mmのフォトトランジスタがくる。これで光通信できる。
